Resistores: o que são, tipos, funções e melhores exemplos!

Os resistores são dispositivos fundamentais utilizados para controlar a passagem de corrente elétrica em circuitos. Com base no efeito Joule, que converte a energia elétrica em energia térmica, esses componentes desempenham um papel crucial em diversas aplicações, como o controle de LEDs e outros dispositivos eletrônicos.

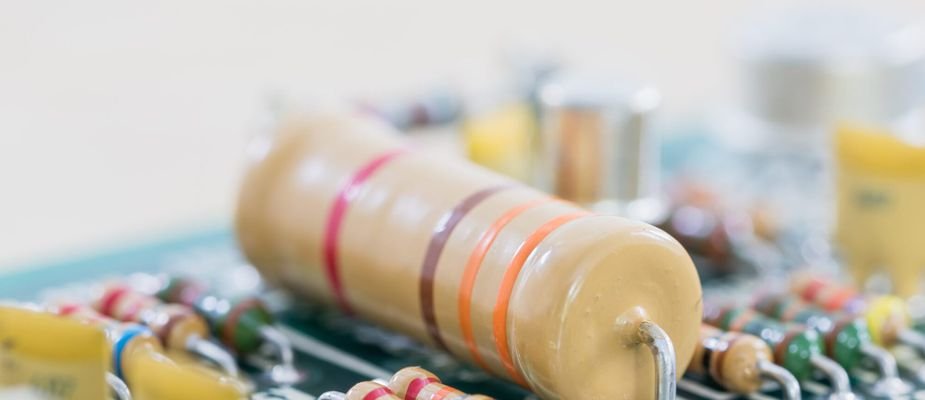

O que são Resistores?

Os resistores são componentes elétricos projetados para resistir à passagem de corrente elétrica. Eles são fabricados para reduzir o potencial elétrico em partes específicas de um circuito, permitindo assim um controle eficiente da corrente.

Os resistores ôhmicos mantêm uma resistência constante mesmo sob variações de tensão, enquanto os resistores não ôhmicos, compostos por materiais semicondutores, não seguem esse comportamento.

No Sistema Internacional de Unidades (SI), a resistência elétrica é medida em Ohm (Ω), e sua representação teórica é feita pela letra "R". A tensão é representada por "U" (em Volts) e a corrente por "i" (em Ampères). Essas definições são essenciais para o entendimento do funcionamento dos resistores em circuitos elétricos.

Tipos de Resistores e Suas Funções

Os resistores podem ser classificados em duas categorias principais: fixos e variáveis. Cada um desempenha papéis distintos no controle da corrente elétrica.

Confira um pouco mais sobre cada um deles a seguir!

Resistores Fixos

Os resistores fixos podem ser encontrados em dois tipos diferentes, os Axiais e o SMD (Surface Mounted Device). Os principais têm uma resistência que não varia e incluem os seguintes tipos:

• Resistores de carvão: Produzidos com uma mistura de carbono e um material de preenchimento.

• Resistores de fio: Compostos por um núcleo de cerâmica ou vidro, enrolados com um fio.

• Resistores de filme de carbono: Apresentam um cilindro de cerâmica coberto por uma película de carbono.

• Resistores de filme metálico: Semelhantes aos de filme de carbono, mas cobertos com uma película metálica.

Resistores Variáveis

Os resistores variáveis permitem que o controle de passagem elétrica seja feito de forma totalmente manual. A resistência é constituída por um botão giratório com um dos lados do dispositivo da resistência sendo nula e do outro lado sendo a resistência máxima. Esse controle pode variar de componente para componente e esse tipo de resistor é dividido em seis tipos:

• Potenciômetro: usados para controlar equipamentos de som, TV e aplicações em iluminação.

• Coeficiente de Temperatura Positivo: a resistência aumenta conforme a temperatura aumenta. Normalmente utilizado em televisores.

• Magnetorresitor: bastante utilizado em medidores de velocidade controlados por campo magnético.

• Vasistor: também conhecido como Metal óxido Varistor, varia conforme a tensão aplicada a ele. Muito utilizado para proteger circuitos eletrônicos de ou picos elétricos protegendo circuitos eletrônicos de oscilações perigosas.

• Resistor LDR (Light Dependent Resistor): resistor dependente da iluminação: quanto mais luz, menor a resistência e quanto menos luz, mais resistência. Usados em postes de luz.

• Termistor: uma categoria de resistor que varia segundo a temperatura. É usado para monitorar a temperatura de equipamentos.

A Relação dos Capacitores com a Lei de Ohm

Os capacitores, ou condensadores, acumulam pequenas cargas elétricas conforme a diferença de potencial entre seus terminais. Trabalhando em conjunto com resistores, eles são essenciais em circuitos de corrente alternada (AC), contribuindo para a formação de uma corrente contínua.

Leis de Ohm

As duas Leis de Ohm relacionam-se diretamente com a resistência elétrica. A primeira Lei estabelece que, em um condutor ôhmico, a corrente se mantém proporcional à diferença de potencial, enquanto a segunda Lei determina que a capacidade de um resistor em controlar o fluxo de corrente depende de características geométricas, como comprimento e área transversal.

Fórmula da Lei de Ohm:

• R = U/i
• U = R.i

Identificação de Resistores

Devido ao seu pequeno tamanho, os resistores não possuem espaço suficiente para imprimir informações completas. Por isso, dois métodos são utilizados para determinar seu valor:

• Equipamentos de Medição: Como ohmímetros e multímetros, que medem a resistência diretamente.

• Código de Cores: A solução mais comum, onde faixas coloridas indicam o valor da resistência. As duas primeiras cores representam os algarismos do valor; a terceira, os zeros; e a quarta, a tolerância do resistor.

Cores dos Resistores e Seus Significados

O código de cores em resistores é uma maneira padrão de identificar o valor da resistência e a tolerância dos componentes. Cada resistor possui faixas coloridas que indicam informações essenciais. Tudo isso é feito por comparação, utilizando uma tabela de cores padronizada.

Cores dos resistores:

1. Preto (0): 0
2. Marrom (1): 1
3. Vermelho (2): 2
4. Laranja (3): 3
5. Amarelo (4): 4
6. Verde (5): 5
7. Azul (6): 6
8. Violeta (7): 7
9. Cinza (8): 8
10. Branco (9): 9

Ajuste da Resistência:

As duas primeiras faixas representam os dois primeiros algarismos do valor da resistência, enquanto a terceira faixa indica a quantidade de zeros que devem ser acrescentados. Por exemplo:

• Vermelho (2), Preto (0), Marrom (1): 20 (dois primeiros algarismos) seguidos por 1 zero = 200 Ohms.

Tolerância:

A quarta faixa, se presente, indica a tolerância da resistência. As cores e seus significados são:

• Dourado (±5%): Tolerância de 5%
• Prateado (±10%): Tolerância de 10%
• Sem faixa (±20%): Tolerância de 20%

Exemplo Prático

Um resistor com as seguintes faixas: Vermelho, Vermelho, Marrom, Dourado.

• Vermelho (2): 2
• Vermelho (2): 2
• Marrom (1): de dois (22) zeros = 220 Ohms
• Dourado: limitação de tolerância de ±5%.

Conclusão

Compreender o código de cores dos resistores é fundamental para eletricistas e engenheiros, pois garante a correta aplicação e verificação dos componentes nos circuitos. Conhecer cada cor e seu significado auxilia em diagnósticos, manutenções e montagens seguras e eficazes.
